THINKTOOL CE EVD + zdarma online školení LOG + Log decodér

Neohodnoceno

THINKTOOL CE EVD Inteligentní diagnostický nástroj pro elektrická vozidla s výkonným THINKDIAG EV! THINKTOOL CE EVD představuje novou generaci inteligentních diagnostických nástrojů pro elektromobily. Poskytuje kompletní diagnostiku EV systému a stavu baterie pro více než 80 značek, včetně Tesly, díky výkonnému 3v1 THINKDIAG EV. CE EVD podporuje 95% značek elektrických vozidel po celém světě, nabízí více než 30 servisních funkcí, online programování a diagnostiku na úrovni originálního vybavení (OEM). Ideální pro profesionály ve středních a velkých servisních centrech. Obsahuje rozšiřující moduly a bezplatné aktualizace softwaru po dobu 2 let.

102 000 Kč 123 420 Kč včetně DPH
Dostupnost: Skladem
Kód: DTHI102301923
THINKTOOL CE EVD + zdarma online školení LOG + Log decodér
Neohodnoceno
thinktool ce evd electric vehicle diagnostic tool (2)
FCD balíček EV

Detailní popis produktu

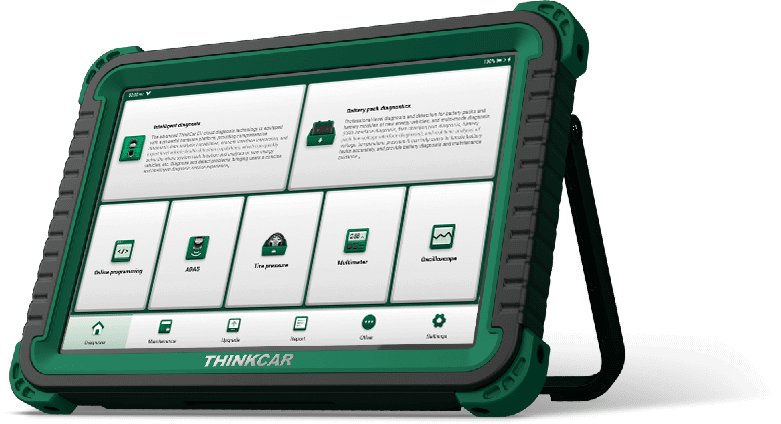

THINKTOOL CE EVD představuje novou generaci inteligentních diagnostických nástrojů pro elektromobily. Poskytuje kompletní diagnostiku EV systému a stavu baterie pro více než 80 značek, včetně Tesly, díky výkonnému 3v1 THINKDIAG EV.

 THINKTOOL CE EVD je nová generace inteligentního diagnostického nástroje pro elektrická vozidla. CE EVD poskytuje komplexní diagnostiku celého systému a diagnostiku baterie pro více než 80 běžně používaných značek elektromobilů včetně Tesly. CE EVD je vybavený výkonným 3v1 THINKDIAG EV, kterým lze provádět diagnostiku bateriového modulu nejenom přes OBD.

-Ideální jako primární EV diagnostický nástroj pro profesionály působící ve středních i velkých servisních centrech-




  • THINKTOOL CE EVD podporuje 95% značek elektrických vozidel po celém světě, včetně Tesly!
  • Kompletní diagnostika systému
  • Diagnostika bateriového modulu
  • Více než 30 servisních funkcí
  • Aktualizace softwaru zdarma po dobu 2 let
  • Výkonné online programování
  • Diagnostika na úrovni originálního vybavení (OEM)






- SEZNAM PODPOROVANÝCH FUNKCÍ A VOZIDEL -






Nevíte jakou diagnostiku THINKCAR si vybrat? Připravili jsme pro Vás článek s přehlednou tabulkou.






Základní funkce:

  • CE EVD podporuje 11 rozšiřujících modulů:
    • THINKPRINTER - tiskárna
    • THINKPRINTER 2 - USB tiskárna (součástí balení)
    • THINKWORKLIGHT - pracovní LED svítilna
    • THINKTOOL Video Scope - endoskop
    • THINKTOOL Battery Tester - tester baterií
    • THINKEASY Battery Tester - BT tester baterií
    • THINKEASY 2 Battery Tester - BT tester baterií
    • THINKTOOL Thermal Imager - termální kamera
    • THINKCAR T-Wand 200 - TPMS Activator (součástí balení)
    • THINKCAR TKey 101 - univerzální programátor klíčů
    • THINKCAR PROG2 - pokročilý programátor klíčů a čipů


Zařízení umožňuje úplný servis EV vozidel:

  • základní diagnostika EV a bateriových modulů
  • záznam dat do LOG souborů
  • přizpůsobení komponent
  • speciálních funkce
  • online řízené funkce
  • online i offline kódování
  • online aktualizací softwaru řídících jednotek
  • kalibrace systémů ADAS*
  • Odblokování SFD (SGW) u VW
  • Odblokování SGW u FCA
    • Fiat, Chrysler, Jeep, Dodge, RAM, Alfa Romeo, Maserati, Lancia
  • Tisk diagnostických reportů přímo ze zařízení pomocí USB tiskárny, která je součástí balení.








Diagnostické funkce:

  • Inteligentní diagnostika
    • Inteligentní diagnostika celého vozidla podporuje detekci, analýzu a diagnostiku závad až téměř 100 modelů značky a může poskytnout komplexní schopnost analýzy diagnostických dat a schopnost detekce stavu
      automobilu na úrovni odborníků, což může rychle vyřešit problémy s diagnostikou a testováním, jako je lokalizace a analýza závad celého systému nových energetických vozidel. Včetně běžně používaných značek, značek
      TOP20 a téměř 100 modelů nových energetických značek, jako jsou Audi, BMW a Porsche.



  • Diagnostika bateriových modulů
    • Tímto způsobem může provádět diagnostické testy na profesionální úrovni pro akumulátory a moduly akumulátorů nových energetických vozidel a poskytovat diagnostiku ve více režimech (diagnostika rozhraní OBD,
      diagnostika rychlého nabíjecího portu, diagnostika rozhraní pro nízké napětí akumulátoru) a pomáhat uživatelům přesně lokalizovat závady akumulátoru a poskytovat pokyny pro diagnostiku a údržbu akumulátoru
      prostřednictvím analýzy napětí, teploty, diferenčního tlaku a dalších důležitých údajů o článcích akumulátoru v reálném čase

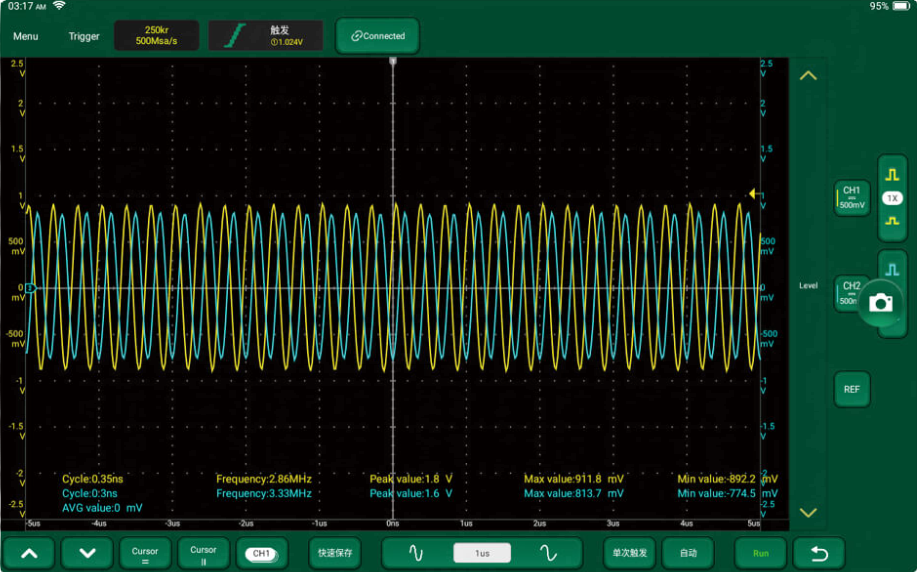

  • Osciloskop
    • Zařízení v sobě integruje funkci osciloskopu, který může uživatelům pomoci určit problémy s údržbou vozidla, jako jsou senzory, akční členy, řídicí moduly nebo kabeláž, prostřednictvím THINKDIAG 3.



  • Multimetr
    • Zařízení v sobě integruje funkce multimetru a pomocí THINKDIAG 3 dokáže měřit širokou škálu elektronických součástek a elektrických parametrů, jako je střídavý proud, stejnosměrný proud, střídavé napětí, stejnosměrné napětí, odpor, dioda, test zapnutí a vypnutí atd.

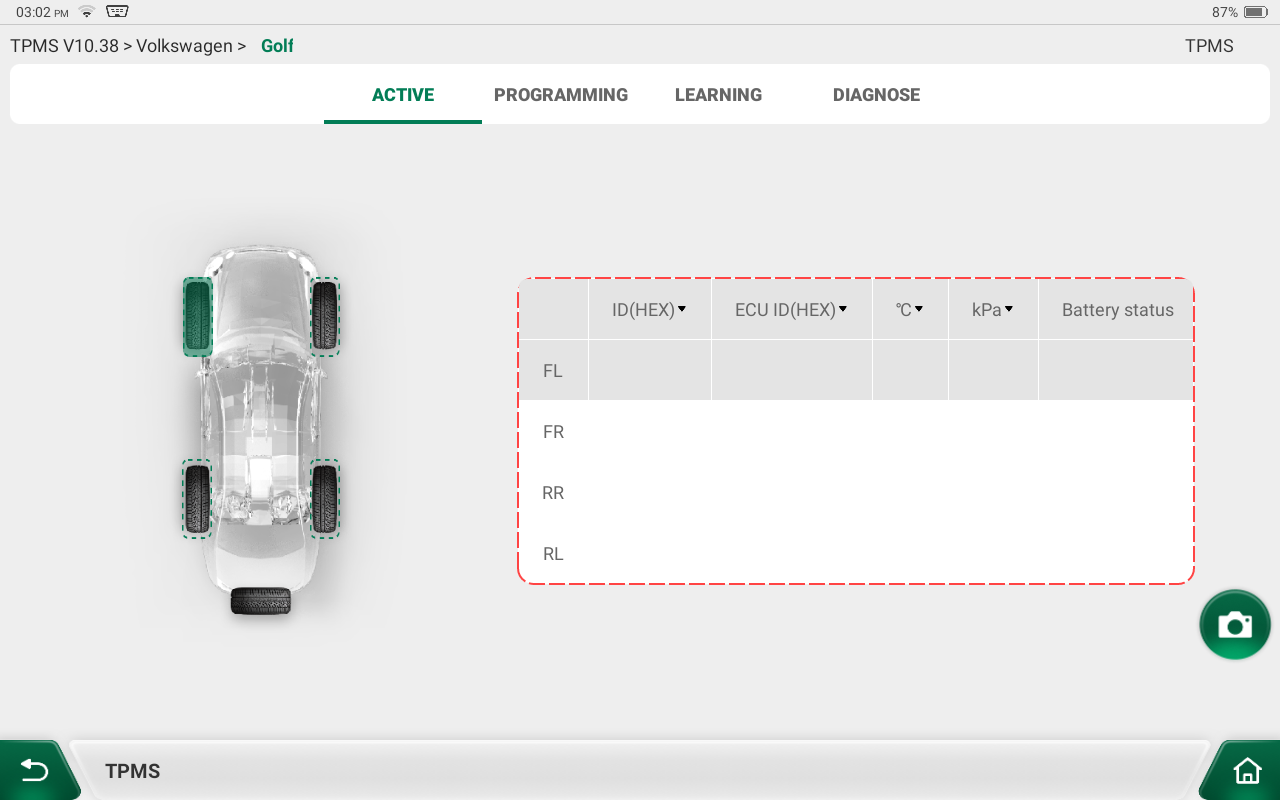

  • TPMS
    • doporučujeme používat pouze s OEM nebo THINKCAR senzory
    • THINKCAR CE EVD s bezdrátovým diagnostickým modulem tlaku v pneumatikách T-WAND 200 umožňuje aktivaci, programování a učení funkcí TPMS
      • Aktivace
      • Programování
      • Učení
      • Diagnostika

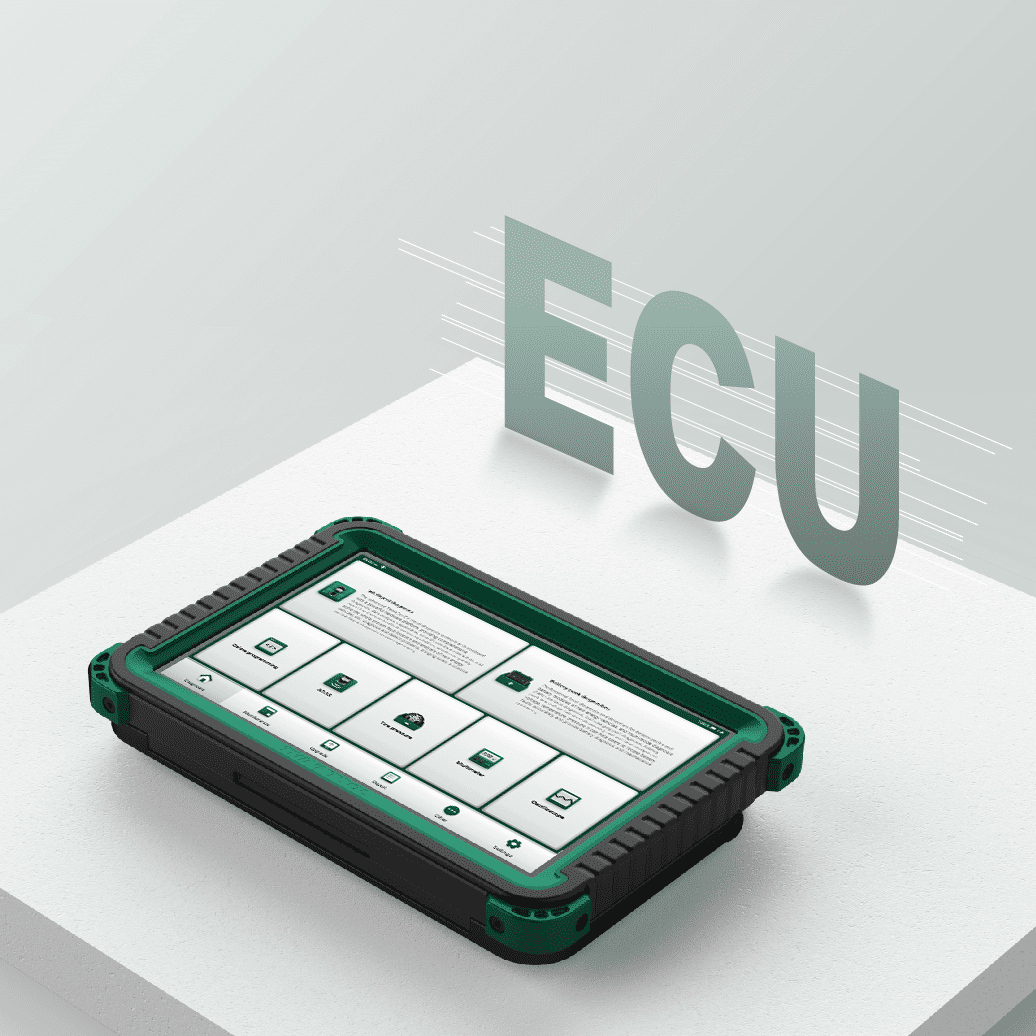

Online programování

  • Programování online je použití technologie přenosu elektronické komunikace pro zadání příslušných řídicích informací ze softwaru do programovatelné paměti EPROM nebo FLASH počítače automobilu. Podporovány jsou běžné
    značky a modely, jak je uvedeno níže.
    • AUDI (EV)
    • BMW (EV)
    • PORSCHE (EV)
    • LAND ROVER (EV)
    • VW (EV)
    • SKODA (EV)
    • FORD (EV)
    • MERCEDES-BENZ (EV)
    • SAIC MG (EV)
    • KIA (EV)
    • MAZDA (EV)
    • SAIC MG (EV)
    • Roewe SAIC (EV)
    • HYUNDAI (EV)
    • YUEDA(EV)
    • SGM(EV)



  • *ADAS
    • nutné zakoupit rozšiřující SW
    • správná funkcionalita kalibrace ADAS je zaručena pouze s příslušenstvím od firmy THINKCAR
    • Pokročilé asistenční systémy pro řidiče (ADAS) jsou elektronické komponenty ve vozidle, které zahrnují různé bezpečnostní funkce vozidla, jako je automatické nouzové brzdění (AEB), varování před opuštěním jízdního pruhu
      (LDW), asistent pro jízdu v jízdním pruhu, eliminace mrtvého úhlu, kamery pro noční vidění a adaptivní osvětlení.



  • *Detekce napětí
    • proudové kleště nejsou součástí balení - THINKCAR CE EVC101
    • Přístroj je k proudovým kleštím připojen bezdrátově. K měření napětí na elektronické řídicí jednotce, snímači a dalších obvodech stačí, aby uživatel připojil dva červené a jeden černý vodič proudových kleští k oběma
      koncům měřeného obvodu, resp. k elektronické řídicí jednotce a snímači, aniž by odpojil pracovní obvod.



  • *Detekce proudu
    • proudové kleště nejsou součástí balení - THINKCAR CE EVC101
    • Přístroj je připojen k proudovým kleštím bezdrátově. K měření proudu na elektrické řídicí jednotce a obvodu stačí, aby uživatel otevřel klešťovou sondu a sevřel kabelový svazek kolem elektrického zařízení, aniž by
      odpojil pracovní obvod.



Vzhledem k množství dotazů a diskusí ohledně přesného rozsahu manipulace, uvádíme základní, ověřené možnosti. Je však důležité mít na paměti, že s každou aktualizací softwaru se funkce testeru mohou měnit a různé funkce mohou být aktivovány. Rovněž uvádíme potvrzené problémy, se kterými se uživatel konkrétního modelu vozidla může setkat.

Je důležité si uvědomit, že používání těchto pokročilých zařízení vyžaduje pokročilé znalosti v oblasti diagnostiky. Nicméně je možné se vše naučit, avšak to vyžaduje čas a odhodlání.







Hlavní možnosti diagnostiky používané při každodenní práci:

  • čtení chyb sběrnice CAN
  • čtení DTC (chybových kódů)
  • čtení parametrů reálného provozu (live DATA/graficky)
  • čtení čísel VIN
  • čtení čísel a verzí ovladače
  • čtení uložených průběhů v paměti různých komponent (freez frame)
  • přizpůsobení komponent
  • přizpůsobení ovladačů
  • učení komponent
  • nucené uvedení komponent do provozu
  • Podpora servisních režimů - Maintenance Function

THINKTOOL CE EVD přináší funkci Maintenance Function, která umožňuje snadné ovládání servisních funkcí přímo z uživatelského rozhraní zařízení. Tato funkce podporuje párování, kódování, programování a dalších 31 běžných údržbových služeb pro elektronické řídicí jednotky a systémy v nových energetických vozidlech.

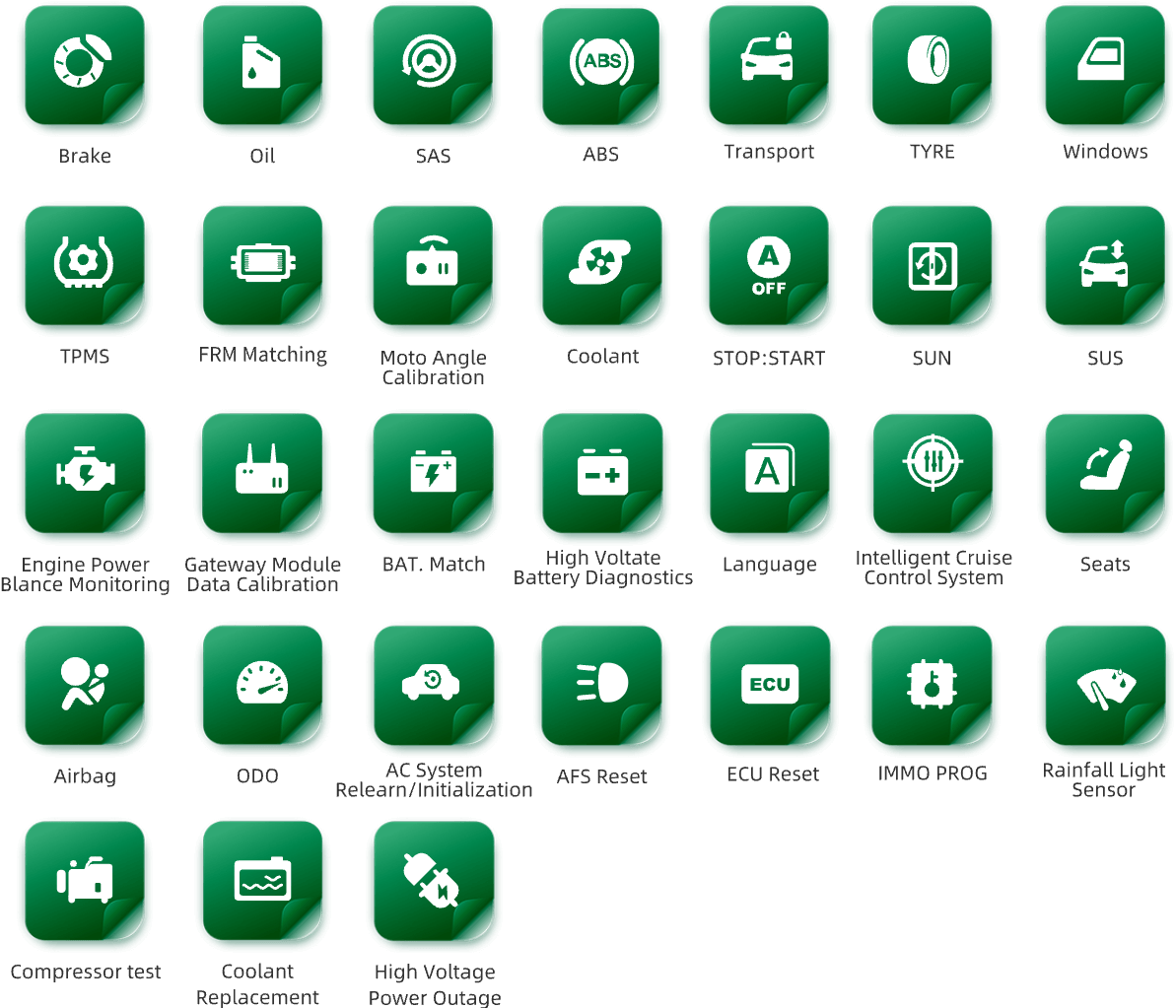

31 Maintenance Function (rychlých servisních funkcí):

(pouze v případě, že daná řídící jednotka podporuje tuto funkci)

  • COMPRESSOR TEST - učení nového kompresoru (Model3, Corolla)
  • BRAKE - reset brzdového obložení
  • OIL - reset servisního intervalu
  • SAS - Obnovení úhlu řízení
  • BMS - naučení po výměně akumulátoru
  • BLEEDING - odvzdušnění brzdové soustavy
  • TPMSresetování monitoringu tlaku v pneumatikách
  • A/C INITIALIZATION - automatická inicializace klimatizace
  • AFS - kalibrace světlometů
  • AIRBAG - obnovení dat po nehodě
  • COOLANT - odvzdušnění chladící soustavy
  • CODAGE ECU - kódování řídící jednotky
  • ENGPBM - kontrola vyvážení výkonu
  • FRM MATCHING(BMW/MINI) - resetování chyb FRM modulu
  • GATEWAY MODULE DATA CALIBRATIONkalibrování gateway po výměně modulů
  • GEARBOX - zaučení převodovky
  • HVOLTBAT - Testování stavu vysokonapěťových baterií
  • IMMO - funkce anti-theft
  • IMMO PROG -  pokročilá funkce anti-theft (za použití Prog2)
  • TICCSkalibrace inteligentního tempomatu
  • LANGUAGEzměna jazyka přístrojového panelu
  • MOTOR ANGLE CALIBRATION - kalibrace snímače úhlové polohy motoru
  • ODOkopírování, zápis nebo přepis kilometrů (pokud to jednotka umožňuje)
  • RAINFALL LIGHT SENSORadaptace senzorů deště
  • SEATSkalibrace sedadla s paměťovou funkcí
  • START/STOPzapnutí/vypnutí systému start stop (pokud to jednotka umožňuje)
  • SUNinicializace střešního okna
  • SUS - kalibrace podvozku
  • TRANSPORTodemčení transportního režimu
  • TYREzměna velikosti pneumatik
  • WINDOWS - kalibrace dveří a oken













Komunikuje s nejnovějšími protokoly:



  • Seznam komunikačních protokolů:
    • DoIPCAN FD, D-PDU, ISO-15765, SAE-J1939, ISO-14229 UDS, SAE-J2411 Single Wire Can (GMLAN), ISO-11898-2, ISO-11898-3, SAE-J2819 (TP2. 0), ISO-9141, ISO-14230, SAE-J2610 (Chrysler SCI), UART Echo Byte, SAE-J2809 (Honda Diag-H), SAE-J2740 (GM ALDL), SAE-J1567 (CCD BUS), Ford UBP, Nissan DDL UART, BMW DS2, BMW DS1, kwp128, SAE J1708, SAE-J1850 PWM (Ford SCP), SAE-J1850 VPW (GM Class2).
  • DoIP (Diagnosis over Internet Protocol): Protokol DoIP (Diagnosis over Internet Protocol) je standard komunikace v automobilovém průmyslu, který umožňuje diagnostiku a programování elektronických řídících jednotek (ECU) přes internet. DoIP je založen na IP (Internet Protocol) a umožňuje rychlou a efektivní komunikaci mezi diagnostickými zařízeními a elektronikou vozidel. Díky svému základu v IP je možné využít DoIP pro vzdálené připojení k diagnostickému softwaru výrobce vozidla přes internet, což umožňuje technikům diagnostikovat a programovat vozidla na dálku, což zvyšuje efektivitu servisních operací a umožňuje rychlé reakce na problémy a aktualizace.

  • CAN FD (Controller Area Network Flexible Data-Rate): Protokol CAN FD (Controller Area Network Flexible Data-Rate) je rozšířením původního protokolu CAN (Controller Area Network), který byl vyvinut pro komunikaci mezi elektronickými řídícími jednotkami (ECU) v automobilovém průmyslu a dalších průmyslových aplikacích. CAN FD přináší několik vylepšení a rozšíření oproti původní verzi CAN, zejména co se týče rychlosti a efektivity komunikace. Možnost vzdáleného připojení k diagnostickému softwaru výrobce vozidla přes internet není s CAN FD přímo spojena, ale protokol může být součástí komplexnějšího systému, který umožňuje vzdálenou diagnostiku a servis.

  • SAE J1708: Tento protokol je často používán v komerčních vozidlech, jako jsou nákladní automobily a autobusy. Například kamiony značky Volvo nebo autobusy značky MAN.

  • SAE J1939: SAE J1939 je běžně nalezen v těžkých nákladních vozidlech, zemědělských strojích a průmyslových aplikacích. Například nákladní automobily značky Freightliner nebo traktory značky John Deere.

  • ISO 14230-4 (KWP2000): KWP2000 je často používán pro diagnostiku starších vozidel, jako jsou vozidla značky Volkswagen, Audi, BMW a Mercedes-Benz.

  • ISO 15765-4 (CAN): CAN je standardním protokolem v moderních automobilech. Lze ho nalézt například ve vozech značky Toyota, Ford, Honda, Volkswagen a mnoha dalších.

  • ISO 9141-2 (IOS): ISO 9141-2 je běžně nalezen ve starších vozidlech, jako jsou automobily značky BMW, Mercedes-Benz, Volkswagen a Ford.

  • ISO 14229 (UDS): UDS je používán ve většině moderních vozidel od různých výrobců, včetně značek jako Audi, BMW, Mercedes-Benz, Toyota a další.

  • SAE J1850 (VPW&PWM): SAE J1850 byl používán v některých starších vozidlech, včetně automobilů značky General Motors (GM), jako jsou vozidla značky Chevrolet, GMC a Cadillac.

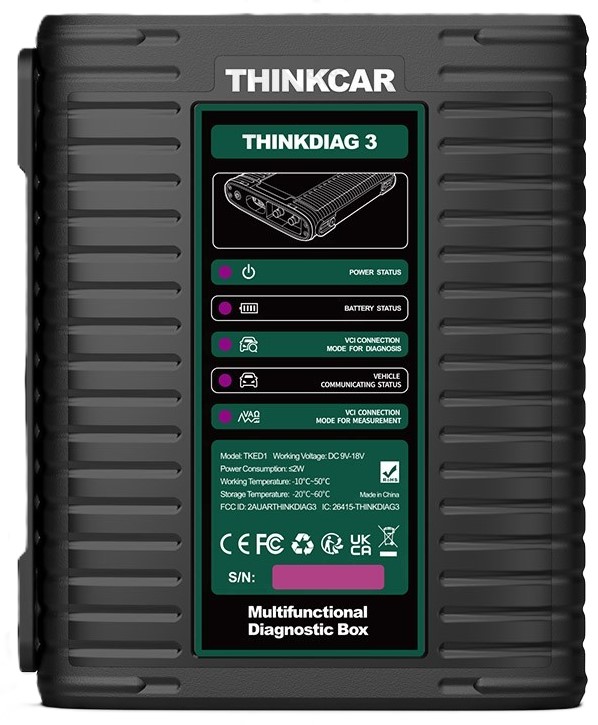

THINKDIAG EV 3v1
THINDIAG 3 (starý název)

  • Jedná se o inteligentní EV VCI 3v1 kombinuje diagnostiku OBD s funkcemi dvoukanálového osciloskopu a multimetru.



  • OSCILOSKOP - Zařízení nabízí integrovaný osciloskop, který umožňuje uživatelům identifikovat problémy s vozidlem, včetně senzorů, akčních členů, řídicích modulů a kabeláže. Toho lze dosáhnout prostřednictvím THINKDIAG EV 3v1 a jeho vizuálního grafického rozhraní.

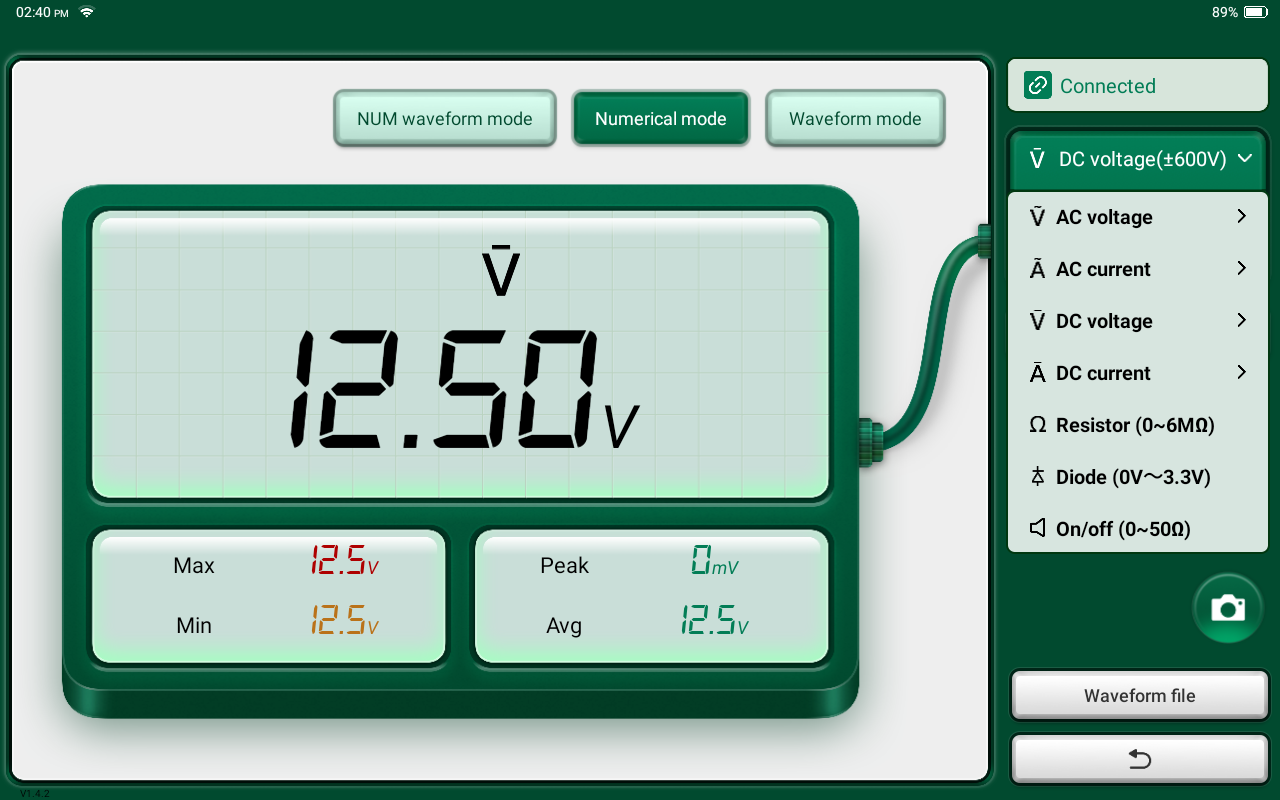

  • MULTIMETR - Zařízení kombinuje funkce multimetru, s jeho pomocí umožňuje měření různých elektronických součástek a parametrů, včetně střídavého proudu, stejnosměrného proudu, střídavého a stejnosměrného napětí, odporu, diod a dalších.



  • Díky podpoře široké škály diagnostických protokolů, včetně CAN, DoIP, UDS, KWP, SAE a CAN FD, je THINKDIAG 3 schopen komunikovat s elektronickými řídícími jednotkami (ECU) všech značek a modelů.



  • THINKDIAG EV má zabudovaný akumulátor, díky čemuž nemusí být napájen při práci s osciloskopem nebo multimetrem. Je možné ho tedy využívat i v terénu, kde není dostupný zdroj napájení.

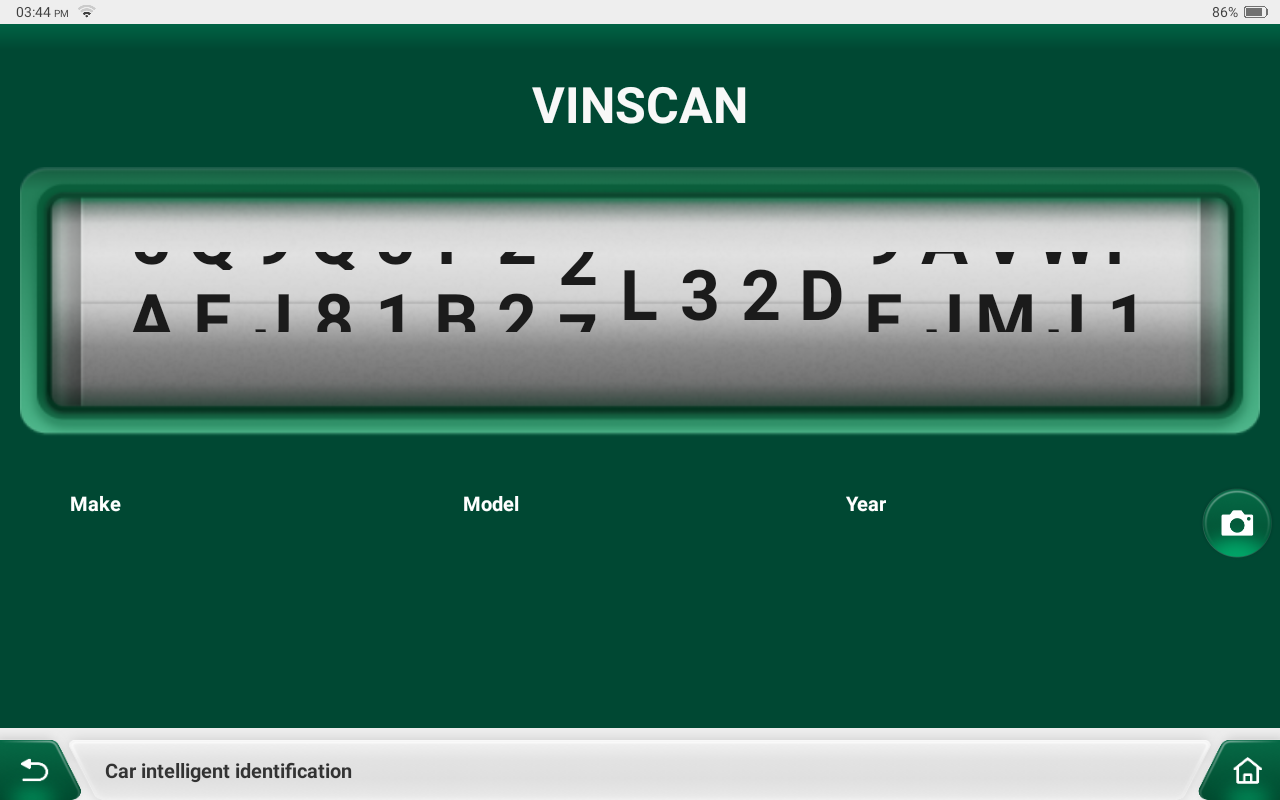

Inteligentní rozpoznání VIN

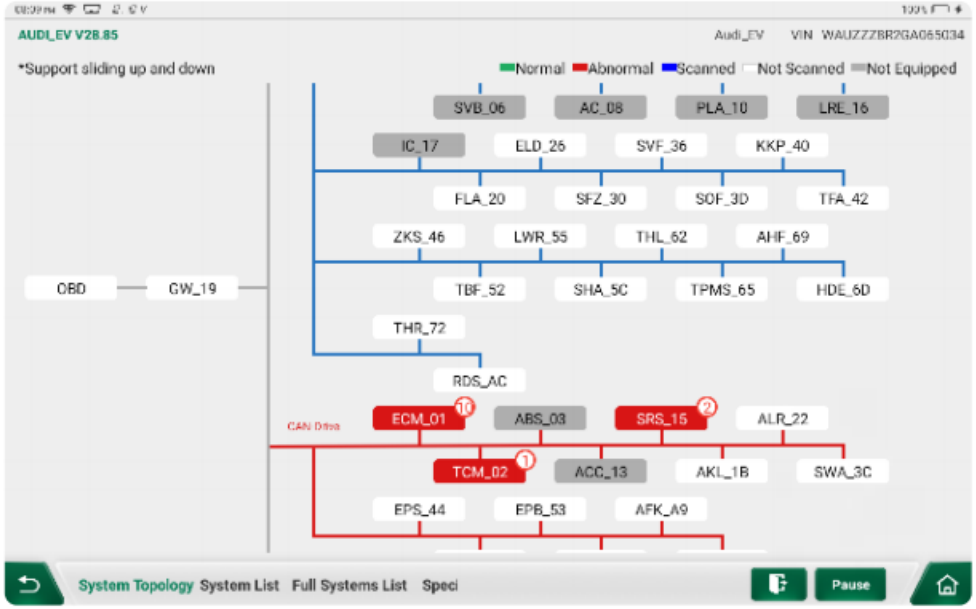

Inteligentní mapování topologických jednotek ve stromu s barevně označenými stavy modulů pro rychlejší výsledky.






Přímá technická podpora pro vzdálený přístup (TeamViewer) k jakýmkoli přístroji Master. Pomáhá technikům rychle a přesně řešit problémy zákazníka.








Implementován rychlý přístup k technickým informacím díky HaynesPro

  •  Je nutné mít platnou licenci pro užívání těchto aplikací třetích stran. Licence lze zakoupit ZDE






Podporované jazyky:

  • angličtina, polština, francouzština, němčina, italština, španělština, portugalština, ruština, turečtina, švédština, holandština

Český jazyk je prozatím nedostupný, ale s firmou THINKCAR jsme v kontaktu a snažíme se překlad implementovat.

Aktualizace:

  • 2 roky bezplatných aktualizací softwaru od data registrace
  • záruka dle zákona

Specifikace:

  • Kamera: 8MP Zadní
  • Baterie: 12600mAh/3.7V - Nepřetržitý provoz po dobu 10 hodin
  • ROM/RAM: 128GB/4GB
  • Displej: 10 palců/TFT (IPS)
  • Režim připojení: BT5.0/WIFI
  • Pracovní teplota: 0 °C až 50 °C
  • Operační systém: Android 10.0
  • Teplota skladování: -20 °C až 62 °C

Obsah balení:

  • 1x Diagnostické zařízení
  • 1x VCI THINKDIAG EV
  • 1x AC/DC EU napájecí adaptér
  • 1x EU nabíječka
  • 1x USB C kabel
  • 1x THINKPRINTER 2 (USB)
  • 1x T-WAND 200
  • 2x náhradní papír do tiskárny
  • 4x základní adaptér pro diagnostiku
  • 4x měřící svorka
  • sada jumperů
  • 2x sonda pro osciloskop
  • 5x hrot pro měření + náhradní jehly
  • 2x prodlužovací kabel pro osciloskop
  • 2x sonda pro multimetr
  • 1x USB - Ethernet
  • 1x adaptér F-chassis
  • 1x RJ45 kabel
  • 1x OBD kabel
  • náhradní pojistky
  • návod
  • aktivační kód
  • seznam balení
  • 1x kufr






Zařízení zakoupíte u autorizované distribuční společnosti Thinkcar IHR-TECHNIKA s.r.o. v České Republice

Zařízení THINKTOOL mají pro daný trh omezení IP a nelze je prodávat ani přeprodávat mimo Českou Republiku. Diagnostika THINKCAR bude plně funkční pouze v České Republice.

!POZOR! na zakoupení diagnostik značky THINKCAR u jiných prodejců, například Allegro, Ebay, Aliexpress, zařízení kvůli IP restrikci nebudou na českém území fungovat.
