Výkonné zařízení pro řízené nabíjení a vybíjení bateriových modulů i celých trakčních packů do 400 V a 100 A. Sledování až 72 napěťových a 12 teplotních kanálů, komunikace s BMS a výpočet skutečné kapacity pomáhají hodnotit SOH baterie.
Detailní popis produktu

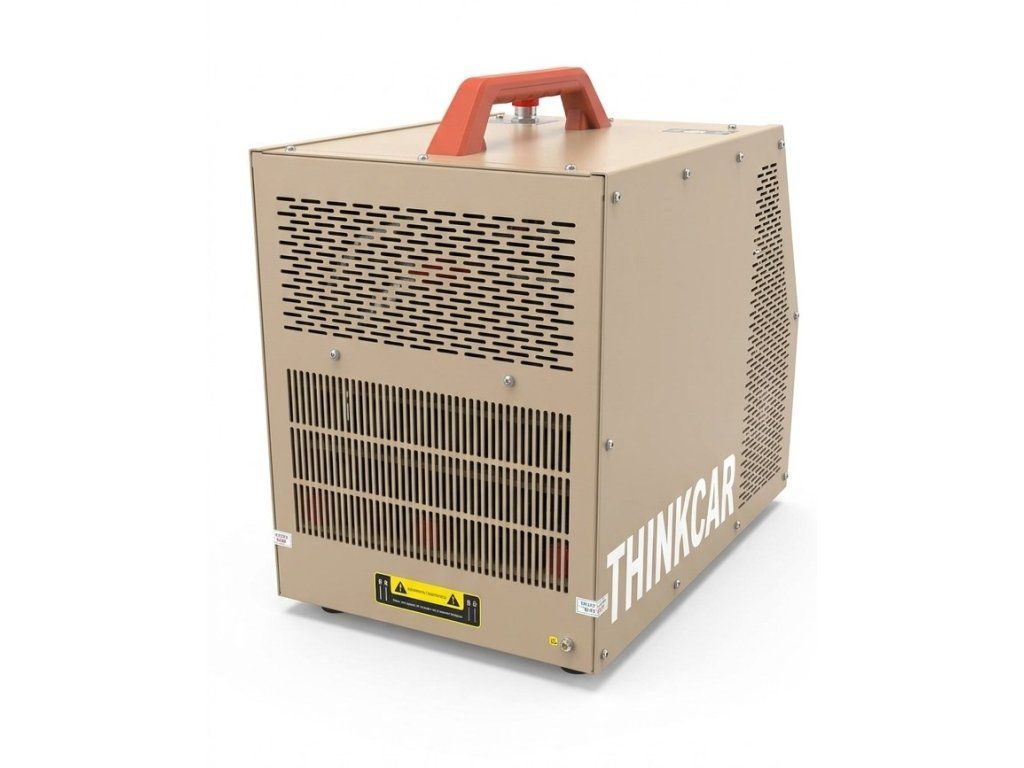

THINKCAR CE EVP903 - nabíjecí a vybíjecí zařízení pro trakční baterie do 400 V
THINKCAR CE EVP903 je profesionální nabíjecí a vybíjecí systém pro specializované servisy trakčních baterií. Připojuje se k výkonovým svorkám bateriového modulu nebo packu a řízeným cyklem mění jeho stav nabití při současném sledování napětí a teplot.
Při práci s kompletním packem může zařízení využít komunikaci s BMS. Technik tak sleduje chování jednotlivých článků v průběhu celého cyklu, zaznamenává data a z naměřené kapacity vyhodnocuje SOH. To pomáhá odlišit lokální nesoulad článků od skutečného poklesu využitelné kapacity baterie.
Hlavní přínosy pro servis
- Práce s bateriovými moduly i kompletními trakčními bateriemi bez výměny hlavního zařízení.
- Rozsah DC 2-400 V a proud až 100 A pokrývá náročné servisní a testovací scénáře.
- Až 72 kanálů napětí článků a 12 teplotních kanálů pro průběžnou kontrolu baterie.
- Možnost komunikace s BMS pro čtení napětí a teplot při práci s celým packem.
- Výpočet skutečné kapacity z plného nabíjecího a vybíjecího cyklu a automatické vytvoření SOH reportu.
- Režim General pro vedený postup a Expert pro pokročilé nastavení testu.
- Grafické zobrazení v reálném čase, historie, export dat a vzdálené OTA aktualizace.
Kde produkt pomůže v praxi
Typické použití zahrnuje:
- měření skutečné kapacity a podklad pro vyhodnocení SOH trakční baterie,
- řízené nabití nebo vybití modulu či packu na servisní úroveň,
- sledování napěťových a teplotních odchylek během cyklu,
- ověření opraveného bateriového packu před uvedením do provozu,
- dokumentace výsledků pro zakázkový list nebo interní protokol kvality.
Obsah balení
- Hlavní jednotka EVP903
- Výkonové připojovací kabely a měřicí svazky: přesné provedení potvrdit
- BMS komunikační kabely/adaptéry: dostupnost a rozsah potvrdit
- Napájecí kabel a dokumentace: potvrdit podle balicího listu
Důležité podmínky a omezení
- Práce na trakčních bateriích do 400 V vyžaduje kvalifikaci pro vysokonapěťové systémy, bezpečné pracoviště, OOPP a postup výrobce vozidla i zařízení.
- Podpora BMS není automaticky univerzální. Výrobce uvádí rozsáhlou databázi protokolů, ale kompatibilitu s konkrétním vozidlem, BMS a kabelem je nutné před objednávkou potvrdit.
- SOH je výsledek měřicího postupu a algoritmu; nejde o právní garanci budoucí životnosti baterie.
- Parametry 400 V / 100 A jsou mezní rozsahy. Současně dosažitelný výkon je omezen maximálním nabíjecím a vybíjecím výkonem zařízení.
Tabulka technických parametrů
| Parametr | Hodnota |
|---|---|
| Napájení a výstupní parametry | |
| Napájení | AC 100-240 V, 50/60 Hz |
| Rozsah napětí modulu/packu | DC 2–400 V |
| Nabíjecí proud | 0–100 A; max. výkon 4,4 kW |
| Vybíjecí proud | 0–100 A; max. výkon 7,2 kW |
| Řízení nabíjení | konstantní proud / konstantní napětí |
| Řízení vybíjení | konstantní proud |
| Přesnost a balancování | |
| Přesnost napětí packu | ±0,5 % FS ±0,3 V (rozsah 400 V) |
| Přesnost napětí článku | ±0,1 % FS ±5 mV (rozsah 5 V) |
| Přesnost proudu | ±0,5 % FS ±0,2 A (rozsah 100 A) |
| Napěťové kanály | až 72 |
| Teplotní kanály | až 12 |
| Podporované chemie | Ni-MH, NMC, LFP, LTO a další dle nastavení výrobce |
| Ovládání, komunikace a data | |
| Displej | 10,1" dotykový, 1280 x 800 px |
| Ochrany | odstavení při přehřátí, nadproudu a ztrátě řízení proudu |
| Datové funkce | grafy v reálném čase, historie, export dat, OTA aktualizace |
FAQ pro produktovou stránku
Umí EVP903 pracovat s modulem i celým bateriovým packem?
Ano. Výrobce uvádí oba režimy; u celého packu je zásadní správný BMS protokol a odpovídající kabeláž.
Znamená údaj 400 V / 100 A trvalý výkon 40 kW?
Ne. Jde o mezní napěťový a proudový rozsah. Výkon je omezen na 4,4 kW při nabíjení a 7,2 kW při vybíjení.
Jak EVP903 hodnotí SOH baterie?
Z úplného řízeného nabíjecího a vybíjecího cyklu vypočítá skutečnou kapacitu a vytvoří report. Výsledek musí odborně vyhodnotit technik.
Doplňkové parametry
| Kategorie: | ThinkCar |
|---|---|
| Záruka: | 2 roky |
