Frekvenční měnič F2U-2

Detailní popis produktu

F2U-2

Frekvenční převodník s širokým pracovním rozsahem

F2U-2 je moderní konvertér a nástupce předchozího F2U16 pro převod frekvenčních a PWM signálů na analogové výstupy. Umožňuje přesné měření a záznam frekvence nebo střídy v reálném čase pomocí měřicího zařízení s analogovým vstupem.

Hlavní vlastnosti a výhody

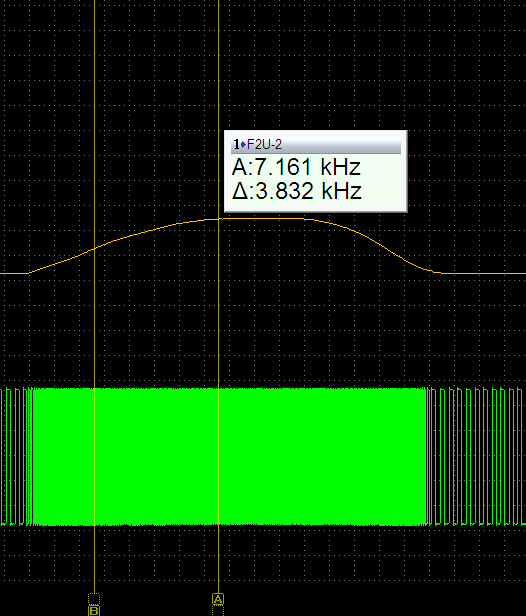

• Převod frekvence na analogové napětí v rozsahu 60 – 15 700 Hz.

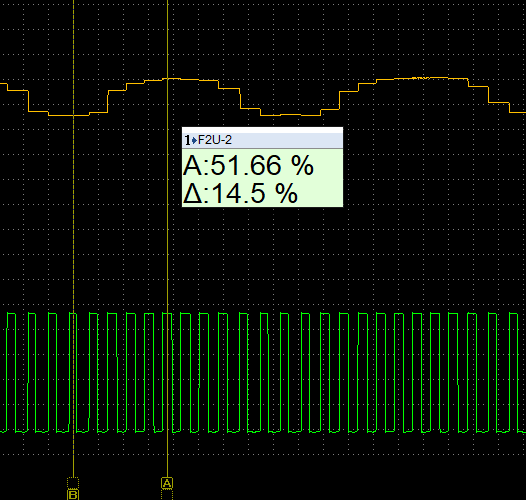

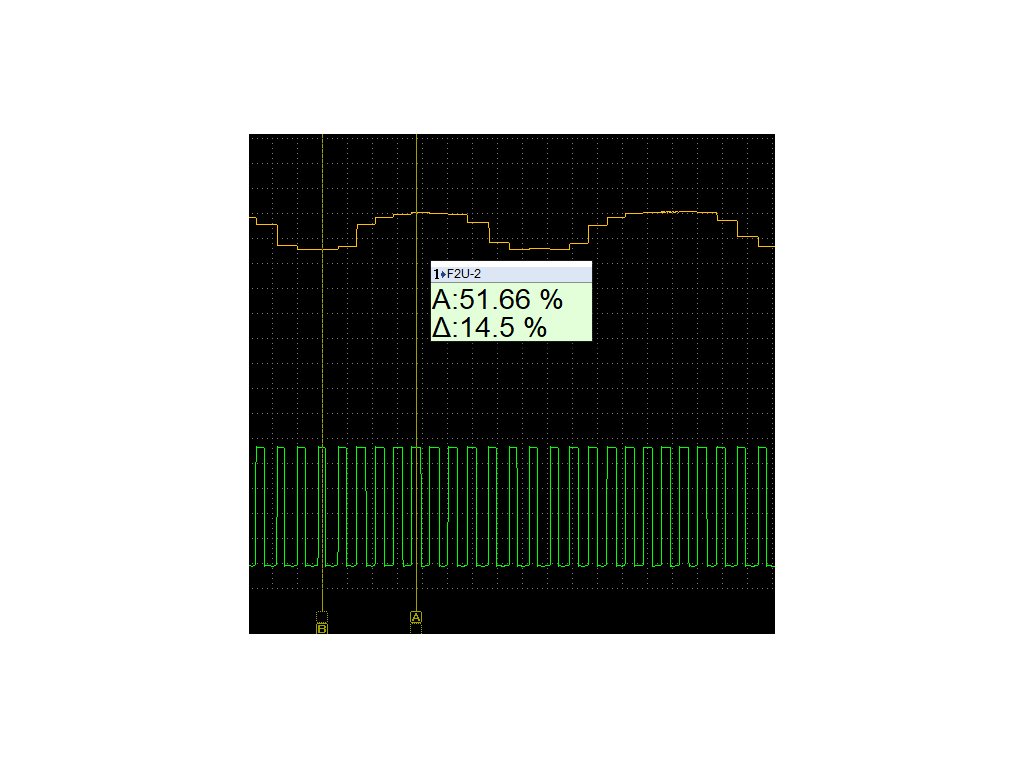

• Převod střídy na analog v rozsahu 10 – 2 000 Hz se střídou 5–95 %.

• Volitelné frekvenční pásmo 0–2 kHz nebo 0–16 kHz pro optimální přesnost převodu.

• 10bitové rozlišení (1024 kroků) pro detailní analogový výstup – krok odpovídá cca 2 Hz při pásmu 0–2 kHz nebo 16 Hz při 0–16 kHz.

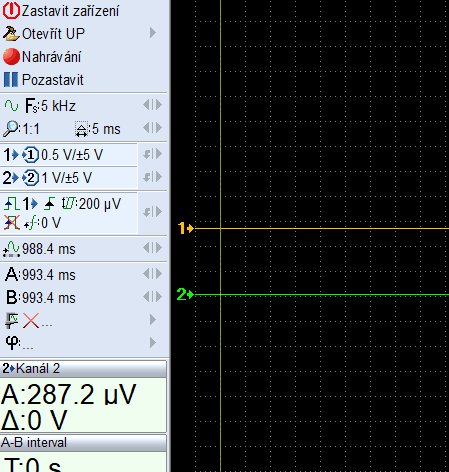

• Snadné přepínání režimů přímo v prostředí softwaru Texvik.

• Kompaktní provedení a jednoduché zapojení: Kompatibilní s moderními osciloskopy Texvik, což zaručuje bezproblémovou integraci do stávajícího diagnostického vybavení.

• Podpora signálů z čidel s PWM nebo frekvenčním výstupem (např. Hallovy snímače, snímače otáček, váhy vzduchu aj.).

Další možnosti diagnostiky:

• Analýza proudění vzduchu (MAF, MAP)
  Přesná konverze frekvenčního výstupu ze snímačů umožňuje sledovat změny v proudění vzduchu. Nepravidelnosti často signalizují problémy s ventilovým rozvodem, netěsnostmi v sání nebo špatně nastavenou vačkou.

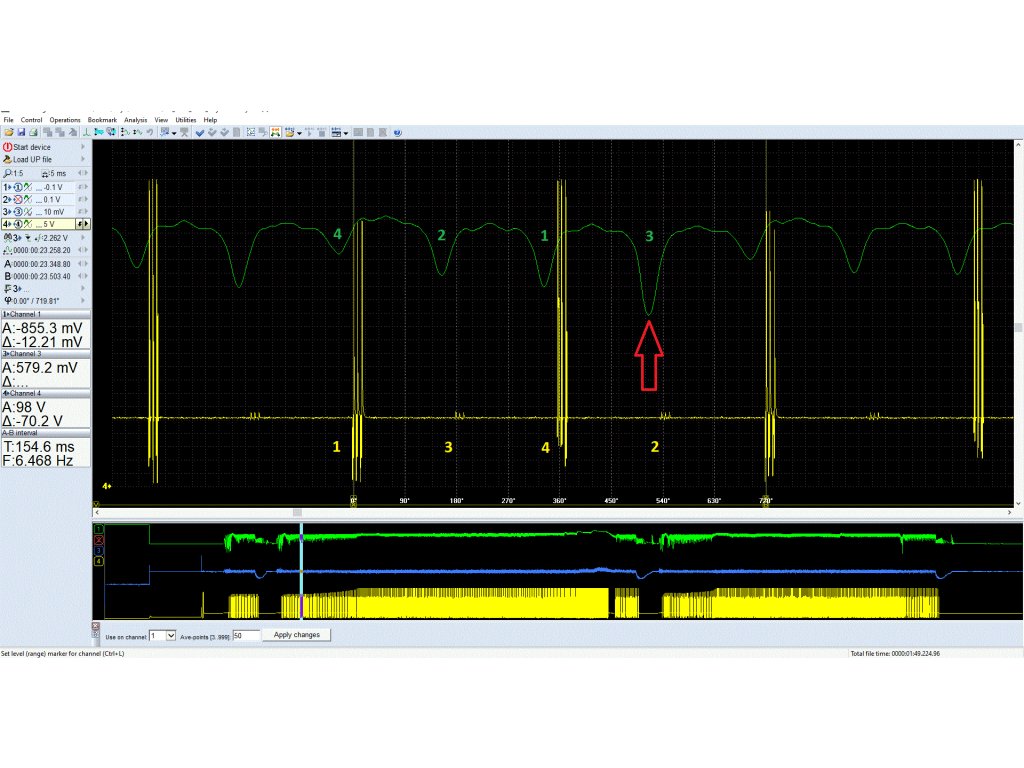

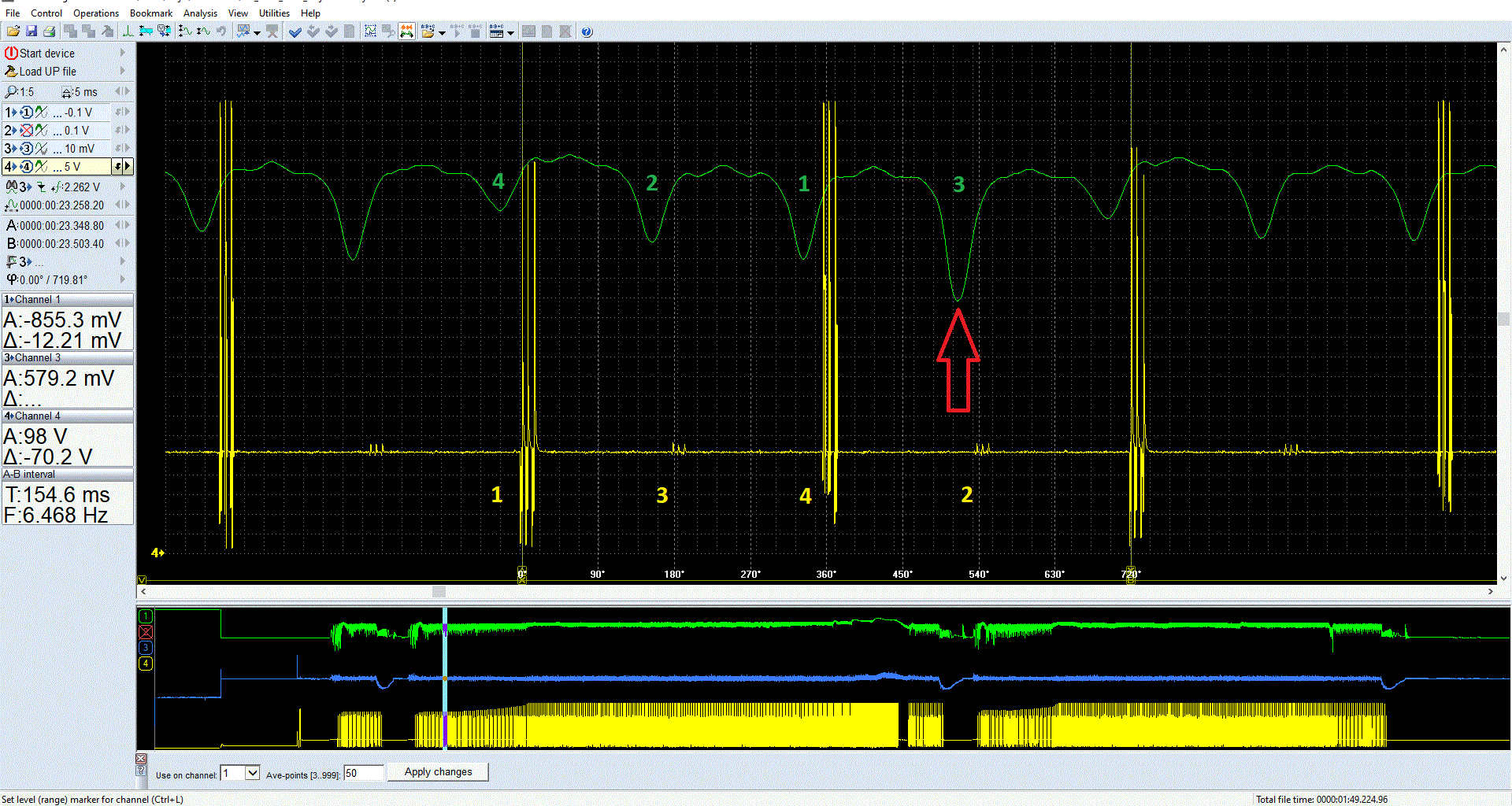

• Detekce nepravidelností v chodu motoru
  Díky plynulému analogovému výstupu lze snadno sledovat odchylky v plnění jednotlivých válců, což napomáhá rychlé identifikaci problémů jako vadné ventily, nefunkční hydraulická zdvihátka nebo nesouměrný chod motoru.

• Diagnostika PWM řízení

  • Signály z elektromotorů, ventilů, klapek: Umožňuje ověřit správnost a stabilitu řízení, např. chladicí klapky, ventily AGR/EGR, aktivní víření, řízení turbodmychadel.

  • Střída řízených signálů v %: Převod střídy do analogového napětí umožňuje přímo sledovat intenzitu řízení např. u elektrických vodních pump, rekuperačních systémů či palivových čerpadel.

• Sledování otáček
  Převodník umožňuje měřit otáčky čerpadel, ventilátorů, turbodmychadel nebo jiných rotačních prvků, které generují PWM nebo frekvenční signál. Odchylky v otáčkách mohou signalizovat mechanické opotřebení nebo elektrické poruchy.

• Polohové senzory s PWM výstupem
  Mnoho moderních snímačů (např. elektronický plynový pedál, polohy turba, poloha škrticí klapky) vysílá PWM signál, jehož střída odpovídá poloze. F2U-2 umožňuje jejich spolehlivé a přesné vyhodnocení pomocí běžného analogového vstupu osciloskopu.

• Optimalizace nastavení motoru
  Možnost sledovat průběhy těchto signálů v reálném čase pomáhá při ladění a optimalizaci spalovacího procesu, a to nejen v závodních aplikacích, ale i při běžné údržbě a opravách.

Frekvenční měnič F2U2 je nepostradatelným nástrojem pro každého profesionálního diagnostika, který se zaměřuje na detailní analýzu a optimalizaci motorových systémů.

BLOG: 7 opraven a dva roky neúspěšných pokusů o opravu

Podporované funkce a technologie

• Režimy převodu: frekvence → analog a střída → analog.

• Podpora dvou samostatných rozsahů převodu (0–2 kHz / 0–16 kHz).

• Možnost úpravy rozsahů v budoucích verzích softwaru.

• Integrace do prostředí Texvik s volbou režimu po připojení zařízení.

Rozšíření a kompatibilita

• Kompatibilní s širokou škálou měřicích zařízení podporujících analogové vstupy.

• Lze využít s osciloskopem TEXVIK DS8 MKII nebo TEXVIK DS8 MKII TAB

Technické specifikace

Pracovní frekvenční rozsah:

• Měření frekvence: 60 – 15 700 Hz

• Měření střídy: 10 – 2 000 Hz

• Rozsah střídy signálu: 5 – 95 %

Převodní pásma:

• Volitelně 0–2 000 Hz nebo 0–16 000 Hz

Rozlišení výstupu: 10 bitů (1024 kroků)

Důležité upozornění

Souborová podpora pro implementaci do programu TEXVIK:

• F2U-2.dat

• F2U-2.dcd (složka ..\InputTypes)

Přepínání mezi režimy převodu je aktuálně dostupné pouze mezi dvěma přednastavenými rozsahy. Nastavení frekvenčního pásma může být upraveno v budoucích aktualizacích softwaru Texvik.
